不少朋友在設計使用金屬屏蔽罩時，會問及小碩如何選擇材料的厚度這塊，今天小碩整理一下，與您一起來了解分享一下：

一、金屬屏蔽能效計算；

傳輸損耗（吸收損耗）是電磁波通過屏蔽體所產生的熱損耗引起，吸收損耗A的表達式如下：

其中：f為頻率；L為壁厚；μ為屏蔽體材料相對銅的相對磁導率；σ為屏蔽體材料相對銅的相對電導率；

因此，根據吸收損耗公式可以得出以下結論：

①屏蔽材料的厚度L越大，吸收損耗越大；

②屏蔽材料的磁導率μ越高，吸收損耗越大；

③屏蔽材料的電導率σ越高，吸收損耗越大；

④被屏蔽電磁波的頻率f越高，吸收損耗越大；

二、根據屏蔽效能來選擇；

以下是常用的屏蔽罩材料的電導率、磁導率，以及屏蔽效能所對應的厚度；

根據表格中的相關要求，對于屏蔽罩的厚度有如下要求：

1.若產品產生的或外界的電磁波頻率大于1MHz時，0.5mm厚的任何一種金屬制成的屏蔽罩都可將場強減弱為原入射場強的1/100左右，可滿足 40dB 屏蔽效能要求；

2.若產品產生的或外界的電磁波頻率大于10MHz時，0.1mm厚的銅皮就可以將場強減弱為原入射場強的 1/100甚至更低，即使在非金屬材料表面貼銅箔，也可滿足 40dB 屏蔽效能要求；

3.若產品產生的或外界的電磁波頻率大于100MHz時，可采用塑膠件鍍銅或銀（或其它導電涂料）的方式實現屏蔽；對于超過100MHz的屏蔽效能的材料厚度要求，可以參考100MHz的要求；

4.低頻屏蔽（尤其是kHz以下）結構設計應采用μ較大的鐵磁性材料，如冷軋鋼板等；

綜上來看，除極強低頻磁場之外，屏蔽材料的厚度只要大于 0.5mm 即可滿足屏蔽效能要求；

三、常用厚度：

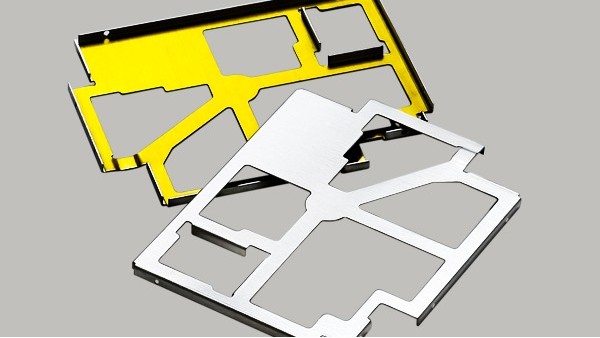

一般手機上的屏蔽蓋子可選用0.1mm或0.15mm厚材料，這里推薦0.15mm厚；折彎類屏蔽罩和拉伸類屏蔽罩推薦0.2mm厚；

一般服務器電源和車載電源的屏蔽罩，設計0.5mm厚就為較好，包括3pcs固定腳；另外，在車載應用環境中，應著重考慮材料的機械強度、剛度、工藝性以及防潮、抗腐蝕等因素；

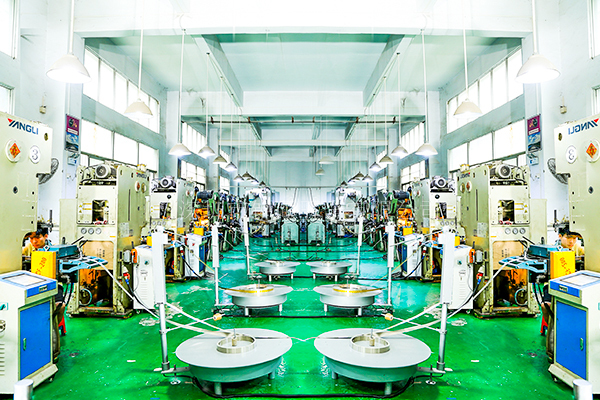

銳碩五金，500強企業合作伙伴金屬屏蔽罩廠家，20000+套屏蔽罩模具制作生產經驗，16道嚴格QC質檢，0.05mm平整度管控。
