屏蔽罩器件設計方法【銳碩五金】

作者：銳碩五金瀏覽：發布日期： 2023.09.14 20:07

信息摘要：

對于很多電子產品，考慮到電磁屏蔽或敏感信號為了避免外界干擾等因素，常常會在PCB板上焊接屏蔽罩器件，并且需要在產生BOM文件時將屏蔽罩器件納入其中。熊貓就來給大家說說常用的屏蔽罩器件創建方法。使用方法：? Symbol創建：因?yàn)槌Ｒ姷钠帘握侄紩?huì)與GND相連，所以在創建Symbol時，可以設定一個GND管腳，在設計原理圖時，將該pin與GND相連。 Cell創建：

對于很多電子產品，考慮到電磁屏蔽或敏感信號為了避免外界干擾等因素，常常會在PCB板上焊接屏蔽罩器件，并且需要在產生BOM文件時將屏蔽罩器件納入其中。熊貓就來給大家說說常用的屏蔽罩器件創建方法。

使用方法：?

Symbol創建：因?yàn)槌Ｒ姷钠帘握侄紩?huì)與GND相連，所以在創建Symbol時，可以設定一個GND管腳，在設計原理圖時，將該pin與GND相連。

Cell創建：?

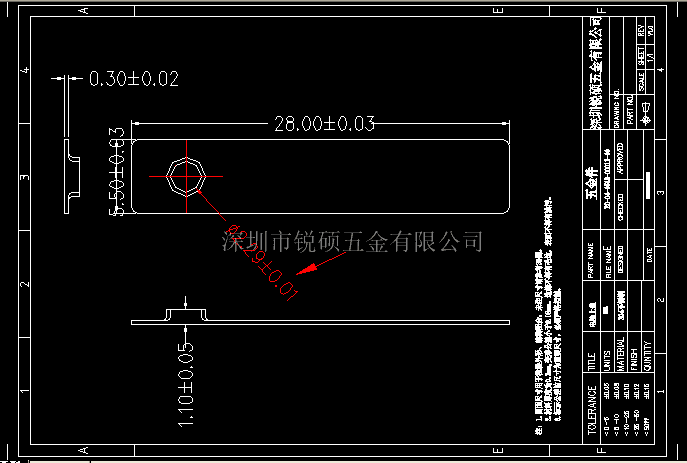

a)? ? ? 根據實際尺寸和焊接需求，設計并為Cell添加Solder Mask和Solder Paste

b)? ? ? 選定一個足夠小的pin，放置在屏蔽罩一角。

c)設定Cell圓心點，可以將Cell原點放置在屏蔽罩的幾何中心。?

d)設定Placement Outline參數：在Height中輸入屏蔽罩實際高度，Underside space中輸入可放在屏蔽罩內器件的允許高度，當在屏蔽罩內的器件高度超過這個限定值時，會在運行DRC時報出警告。?
